三極管從結構上分為雙極型晶體管（BJT、電流控制）與場效應型三極管（FET，電壓控制器件）。
不加特殊說明，電路里通常指前者（電流控制）。而后者如MOS管（電壓控制），可類比NPN理解，它也有三個級：源極S（發射極）、漏極D（集電極）、柵極G（基級）。
區別TTL和CMOS：
由晶體管構成的集成電路為TTL：電源電壓5V，多余的輸入端可懸空；
由MOS管構成的集成電路為CMOS：電源電壓3V~8V，多余的輸入端不可懸空。
硅管與鍺管的區分方法

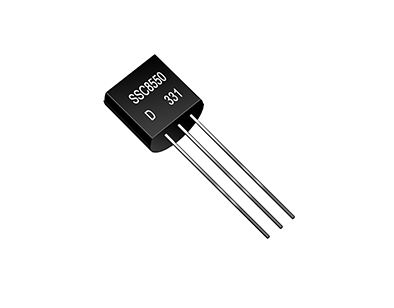

①看型號：9011/9013/9014/9016/9018/8050是硅管NPN型
9012/9015/8550是鍺管PNP型
②讓該管工作在放大狀態，測Ube電壓（基極與發射極的電壓），如果電壓Ube=0.2~0.3V（歐姆檔指針偏轉了4/5）則是鍺管，如果Ube=0.6~0.7V（歐姆檔指針偏轉了1/2--3/5）則是硅管。
廣州飛虹主要研發、生產、經營：場效應管、三極管等半導體器件，專注大功率MOS管制造15年，咨詢熱線： 400-831-6077。
