工業級IGBT單管應用領域：車載、光伏逆變器可用650V、75A管！
工業級IGBT單管應用領域：車載、光伏逆變器可用650V、75A管！
瀏覽量：4646
類型：行業資訊
日期：2023-04-03 09:47:43
分享：
新產品FHA75T65A型號參數的IGBT單管是適合應用于光伏逆變器、戶外儲能電源、高頻車載正玄波AC220V逆變器、UPS、電焊機等各類軟硬開關和PFC電路，可適用開關頻率1~60KHz等電路場景。
因其具備高可靠性、擁有反向并行的快恢復二極管、Trench Field Stop technology（拖尾電流非常短、出色的Vcesat飽和壓降、關斷損耗低）、擁有正溫度系數的特點。所以FHA75T65A型號參數的IGBT單管是可以替代FGH75N65SHDT單管型號參數應用的。
目前FHA75T65A型號所具備的650V電壓、75A電流也是讓其更符合工業用。值得關注的是飛虹半導體生產制造的IGBT單管產品都是經過一系列可靠性研究才最終反饋到市場進行應用的。

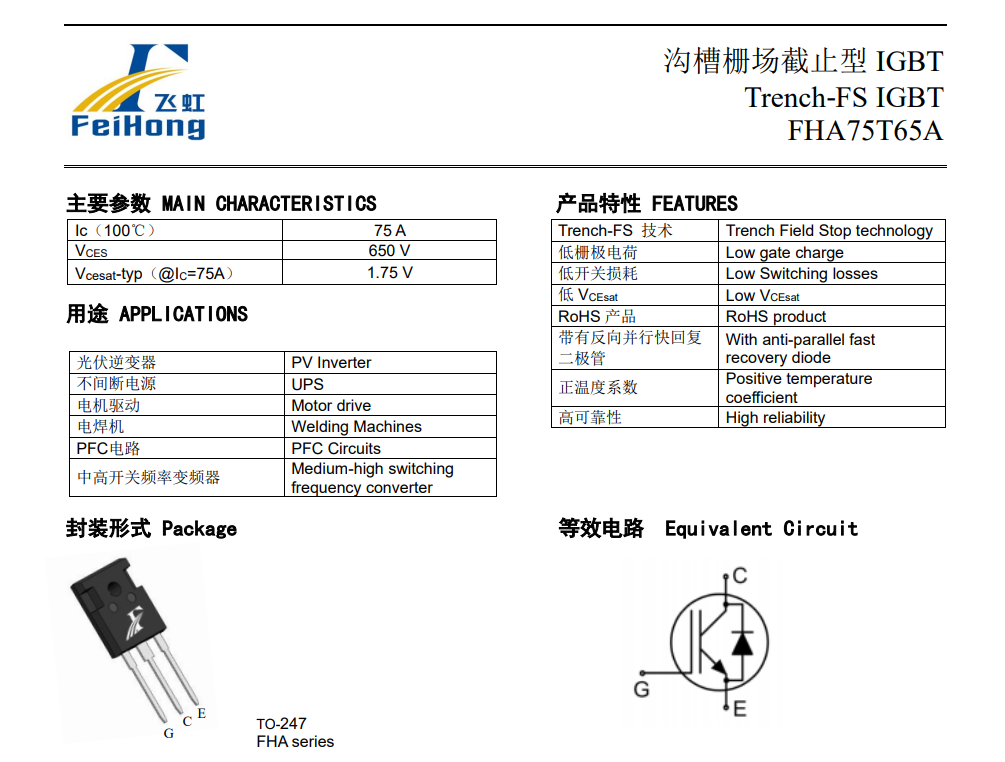

目前飛虹半導體的FHA75T65A型號IGBT產品參數特點為：
1、FHA75T65A擁有高可靠性以及反向并行的快恢復二極管特性，Trench Field Stop technology（出色的Vcesat飽和壓降、拖尾電流非常短、關斷損耗低）、擁有正溫度系數。

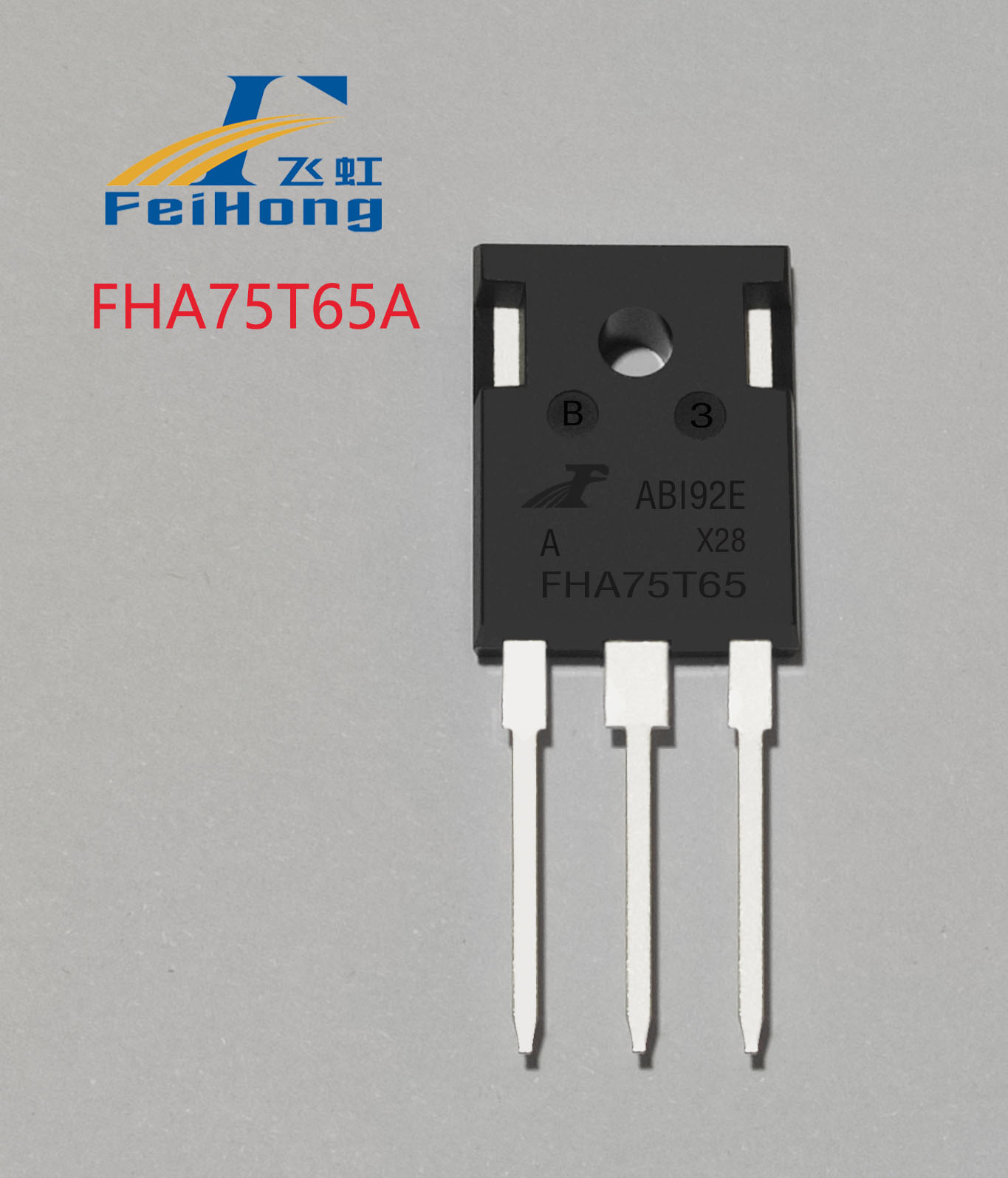

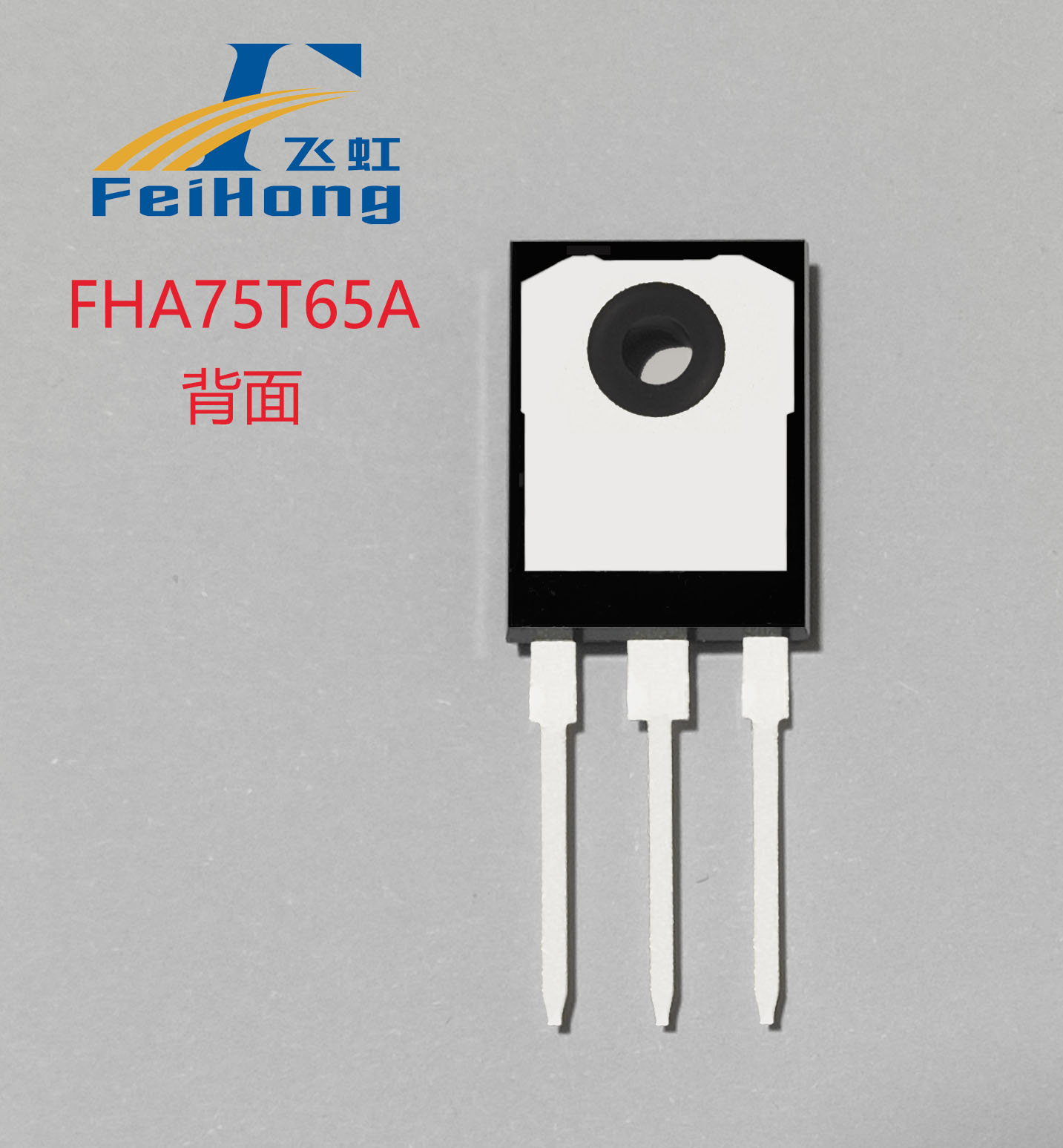

2、FHA75T65A的封裝形式是TO-247，其具有75A, 650V, VCEsat典型值：1.75V，＜2.0V；IC (Tc=100℃)：75A；Bvces：650V；IF (Tc=25℃)：150A；IF (Tc=100℃)：75A。
3、FHA75T65A是一款N溝道溝槽柵截止型IGBT，使用Trench Field stop Ⅱ technology 和通過優化工藝，來獲得極低的 VCEsat 飽和壓降，并在導通損耗和關斷損耗（Eoff）之間能做出來良好的權衡。
4、出色的導通壓降與極短的拖尾電流為客戶在優化系統效率時提供有力的幫助，廣泛適用于光伏逆變器、戶外儲能電源、高頻車載正玄波AC220V逆變器、UPS、電焊機等各類軟硬開關和PFC電路，工業級IGBT單管,FHA75T65A,650VIGBT可適用開關頻率1~60KHz等電路場景。
以下為飛虹半導體FHA75T65A型號IGBT單管產品可應用具體領域?yàn)椋?/span>

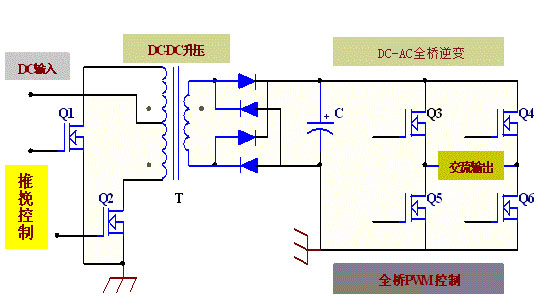

1、高頻車載AC220V輸出的正弦波逆變器
具體使用方案： 3KW機型：使用4只FHA75T65A在逆變器的全橋拓?fù)浣Y(jié)構上（Q3-Q6：IGBT單管）。

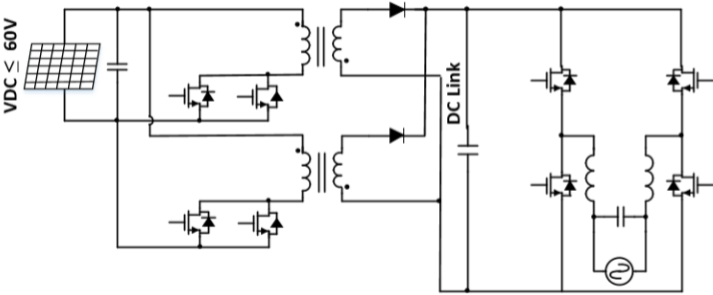

2、光伏逆變器，也叫太陽能逆變器
具體使用方案：微型逆變器：5KW機型4只用于DC-AC逆變電路，2只用于PFC電路上。

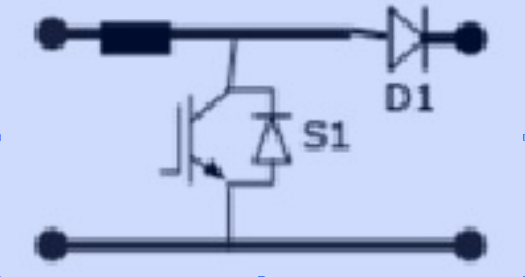

3、單相組串式光伏逆變器：前級升壓（Single Boost）
4、單相組串式光伏逆變器：后極逆變（Two-level）

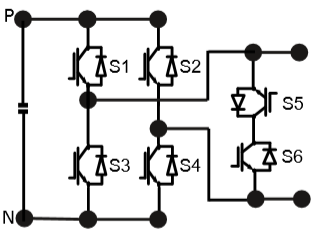

5、單相組串式光伏逆變器：后極逆變（Heric）
6、單相組串式光伏逆變器：后極逆變（H6）
7、戶外儲能電源（逆變模塊）
具體使用方案： 原理與車載正玄波逆變器相同，見上面的AC220V輸出的正玄波逆變器，工業級IGBT單管,FHA75T65A,650VIGBT適用3KW戶外儲能電源機型。
8、UPS（逆變模塊）
具體使用方案：工頻逆變和高頻逆變也是全橋拓?fù)浣Y(jié)構，4個IGBT。
飛虹半導體的FHA75T65A型號場效應管是國產優質的IGBT單管產品，其應用領域涉及光伏逆變器、戶外儲能電源、高頻車載正玄波AC220V逆變器、UPS、電焊機等！飛虹半導體20年來專注為國內的電子產品廠家提供了優質的產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制IGBT單管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
