24A電流MOS管替代25N50型號參數，應用在高壓H橋PWM馬達驅動
文章作者：飛虹電子
瀏覽量：3890
類型：行業資訊
日期：2020-12-23 17:54:12
分享：
目前市場上面高壓H橋PWM馬達驅動常常使用的國外型號是：25N50、2SK2837，伴隨著2020年快結束了，加上國內芯片的緊缺，找到國內優質場效應管替代國外型號，成為電子工程師迫在眉睫的事情。

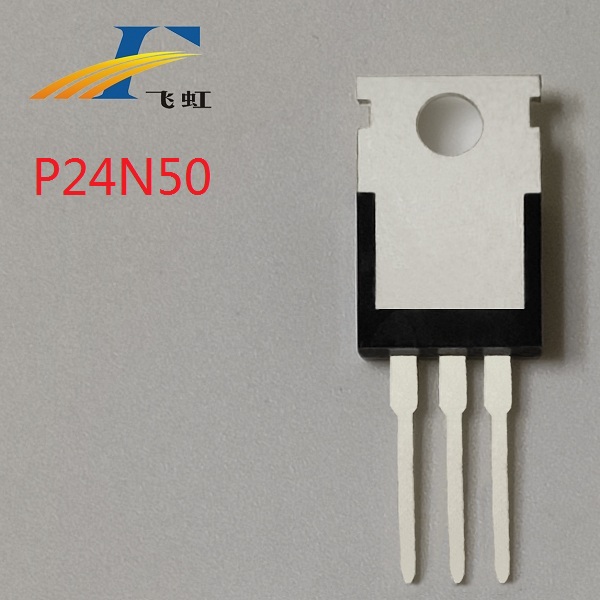

目前國內也是有比較優質的場效應管型號的。而它就是來自純國產廠商的飛虹型號：FHP24N50，也就是大家常見的25N50型號參數！
為何說FHP24N50是可以直接跟25N50等型號對標替代使用呢？揭秘參數前先了解，電機驅動主要采用N溝道MOSFET構建H橋驅動電路，H 橋是一個典型的直流電機控制電路，由于它的電路外形酷似字母 H，故得名曰“H 橋”。
4個開關組成H的4條垂直腿，而電機就是H中的橫杠。要使電機運轉，20A高壓25N50mos管型號必需使對角線上的一對開關導通，經過不同的電流方向來控制電機正反轉。
這款FHP24N50正好是N溝道增強型高壓功率MOS場效應管，廣泛應用于高壓H橋PWM馬達驅動、AC-DC開關電源、DC-DC電源轉換器、逆變器電路（1200W）、開關電源五個場景中。在使用方面是不僅能匹配型號為25N50的國外場效應管，還能代用2SK2837型號場效應管。
不僅如此，飛虹的這一款FHP24N50型號還具備的特點是24A, 500V, RDS（on） = 0.2Ω（max） @VGS = 10 V低電荷、低反向傳輸電容開關速度快，20A高壓25N50mos管型號內阻低，耐沖擊特性好。

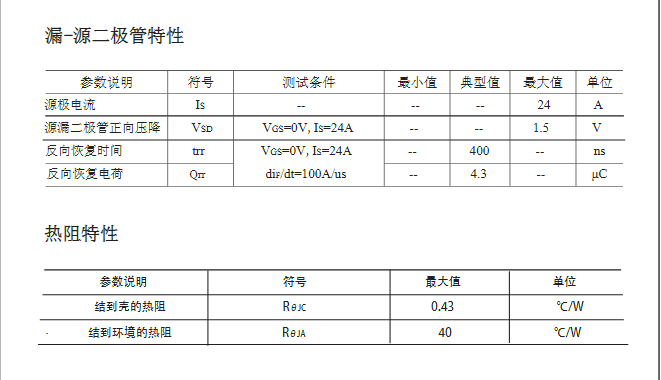

另外FHP24N50的主要封裝形式是TO-3PN，腳位排列位GDS。這款產品參數：Vgs（±V）：25；VTH（V）：3-5；ID（A）：24；BVdss（V）：500。
飛虹半導體的MOS管已經廣泛應用于逆變電源、智能家居、新能源電子領域：如智能音響、家用電器、LED照明、充電器、汽車電子、電瓶車、電腦電源等行業，為國內的電子產品廠家提供了優質的產業以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。
直接百度輸入“飛虹MOS管廠家”即可找到我們，免費試樣熱線：400-831-6077。
